شما نیز احتمالا کلماتی مانند ” سرویس کارت گرافیک “ یا اصطلاح کاربردی تر ” جنرال سرویس ” رو از سمت فروشندگان سخت افزار کامپیوتری یا تعمیرکاران این رسته شغلی شنیده اید حال دقیقا به چه چیزی ” سرویس کارت گرافیک ” گفته میشود ؟

به صورت کلی “سرویس اصولی کارت گرافیک” شامل موارد زیر میباشد :

  1. باز کردن کامل اجزای جدا شونده گرافیک مثل بک پلیت ، هیت سینک ، فن ها و مواردی از این دست
  2. تعویض پد سیلیکون و خمیر سیلیکون و مواردی که خاصیت انتقال حرارت خود را از دست داده اند
  3. زدودن گرد و خاک و چربی از روی قطعات جدا شونده و برد کارت گرافیک

۱) باز کردن کارت گرافیک

برای فهم بیشتر موضوع و همچنین آشنایی بیشتر با قطعات ذکر شده ما یک عدد کارت گرافیک از برند محبوب سافایر مدل نیتروپلاس با چیپ AMD RX 580  رو بصورت کامل باز و از تمامی مراحل عکس تهیه کردیم که در ادامه مشاهده میکنید:

باز کردن کارت گرافیک



توجه کنید تمامی مدل ها دارای بک پلیت نیستند و این عکس هم صرفا مربوط به مدل Sapphire Nitro+ RX 580  میباشد که محل قرار گیری آن مشخص شده است ۴ پیچ دیگر در عکس برای قسمت اتصال هیت سینک هستن و در مرحله اول نیازی به باز شدن ندارند.

در ادامه این سوال پیش میاید که چرا ما باید یک کارت گرافیک رو سرویس کلی کنیم ؟ به طور کلی کارت هایی که با مشکل Over Heat  یا همون داغ شدن بیش از حد مواجه هستند یا کارت هایی که بیشتر از ۳ سال از عمر و استفاده آنها میگذرد احتیاج به رسیدگی و سرویس دارند

دقت داشته باشید باز شدن کارت گرافیک گارانتی آن را باطل میکند پس صرفا با توجه به اهمیت موضوع سریعا دست به کار نشوید و وضعیت گارانتی کارت خودتون رو قبل انجام هرگونه دستکاری فیزیکی چک کنید همچنین با توجه به تخصصی بودن مبحث امکان آسیب رسیدن به قطعات توسط افراد آماتور یا بدون دانش فنی وجود دارد لذا برای سرویس کارت گرافیک به افراد متخصص در این حوزه مراجعه کنید یا میتوانید با مراجعه به قسمت تماس با ما برای انجام سرویس کارت گرافیک خودتون با مجموعه شادوگیمز تماس بگیرید.

۲) اجزای اصلی بورد کارت گرافیک

به ادامه کار میرویم عکس بعدی زیر بک  پلیت هست و قطعات  برای شما جداسازی  شده است که با هم مشاهده میکنیم و به معرفی انها میپردازیم :

اجزای اصلی بورد کارت گرافیک



قسمتی که با رنگ آبی مشخص شده هیت سینک ماسفت های (به انگلیسی Mosfet) مدار تغذیه (به انگلیسی VRM) کارت گرافیک میباشد که نیاز به خنک شدن دارند و قطعه آلمینیومی مذکور برای خنک کردن مدار تعبیه شده است

قسمتی که با رنگ سبز مشخص شده پیچ های اتصال برد کارت گرافیک به هیت سینک (به انگلیسی Heat sink)  میباشد که اجزای حرارتی کارت گرافیک برای تهویه به آن نیاز دارند و همچنین لایه خمیری خاکسری رنگ روی هیت سینک بخش آبی خمیر سیلیکون (به انگلیسی Thermal Paste) میباشد

دسته بندی انواع خمیر رو در پستی جداگانه کامل شرح خواهم داد.

۳) جداسازی قطعات کارت گرافیک

در این بخش به بازکردن سینی فن ها و جداسازی سوکت نورپردازی RGB LED و فن ها میپردازیم دقت داشته باشید در این مرحله هرگونه فشار بیش از حد به قطعات پلاستیکی و فن ها میتواند باعث شکستگی شود در عکس زیر سوکت تغذیه فن ها و نحوه جایگیری و جداسازی آنها مشخص شده است.

جداسازی قطعات کارت گرافیک

۴) تمیز کردن قطعات کارت گرافیک

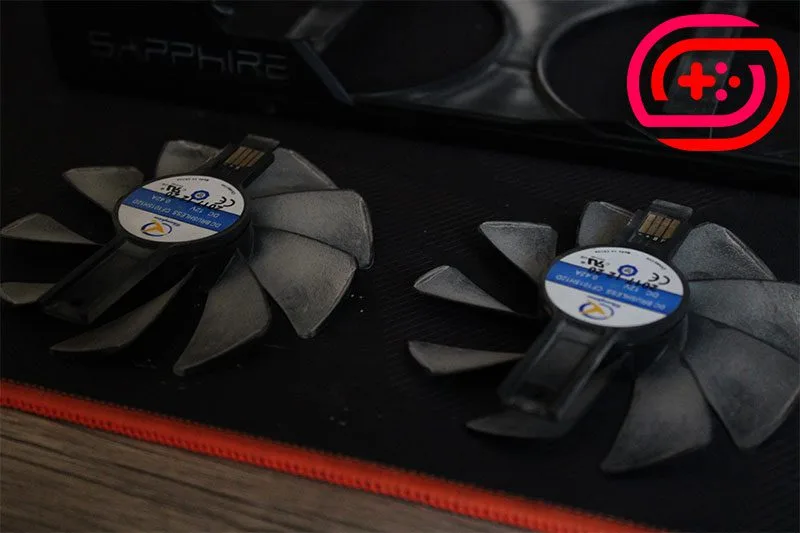

تمیزکردن قطعات! در این بخش با توجه به عکس مقدار زیادی خاک و چربی بر روی سطح فن ها و هیت سینک مشاهده میشود برای پاکسازی بخش فن ها و قسمت سینی فن از یک قلم مو و اتانول یا محلول های الکلی مثل شیشه پاک کن ها میتونید کمک بگیرید و برای قسمت های فلزی بهترین راه کار استفاده از محفظه شستشوی اولتراسونیک ( به انگلیسی Ultra Sonic) میباشد که نسبتا گران قیمت میباشد در نتیجه میتوان با محلول الکلی و قلم مو نسبتا بزرگ و فشار باد قطعه فلزی رو تمیز کرد.

توجه کنید برای باز کردن بخش فلزی ۴ عدد پیچ مشخص شده در اول مطلب باید باز شده و با کمی فشار و جدا کردن هیت سینک از برد قسمت فلزی یا هیت سینک رو جدا کنید

در ادامه عکس های قطعات قبل و بعد از تمیز شدن رو مشاهده میکنید :

تمیز کردن قطعات کارت گرافیکتمیز کردن قطعات کارت گرافیکتمیز کردن قطعات کارت گرافیک

۵) تعویض خمیر سیلیکون گرافیک

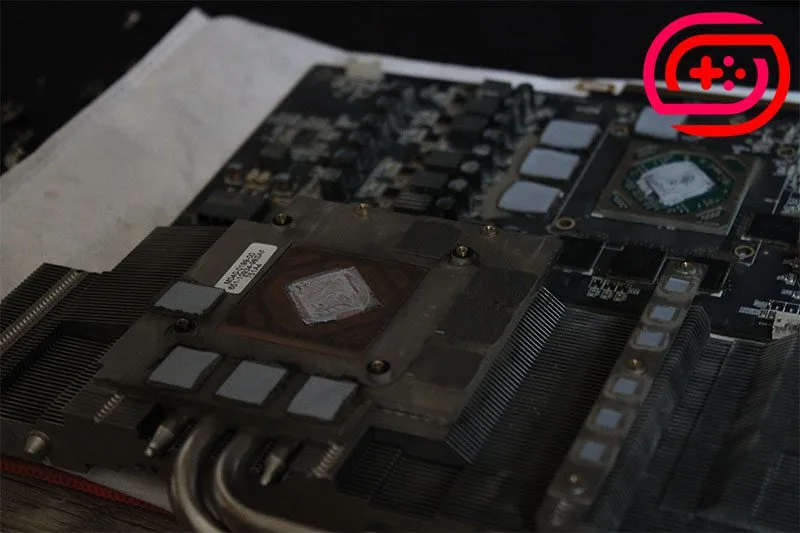

تمیز کردن برد و تعویض خمیر سیلیکون رو سطح چیپ به اصطلاح IHS در عکس های زیر بخش های مختلفی از سطح زیر هیت سینک به نمایش درآمده که تا جای ممکن بصورت ساده جداسازی و معرفی شده اند:

تعویض خمیر سیلیکون گرافیکتعویض خمیر سیلیکون گرافیکتعویض خمیر سیلیکون گرافیکتعویض خمیر سیلیکون گرافیک

نکته مجموعه ماسفت ها چوک ها و خازن ها از اجزای مدار تغذیه هستند که در پستی بصورت جداگانه اقدام به تشریح و توضیح خواهم کرد.

۶) سرویس کارت گرافیک

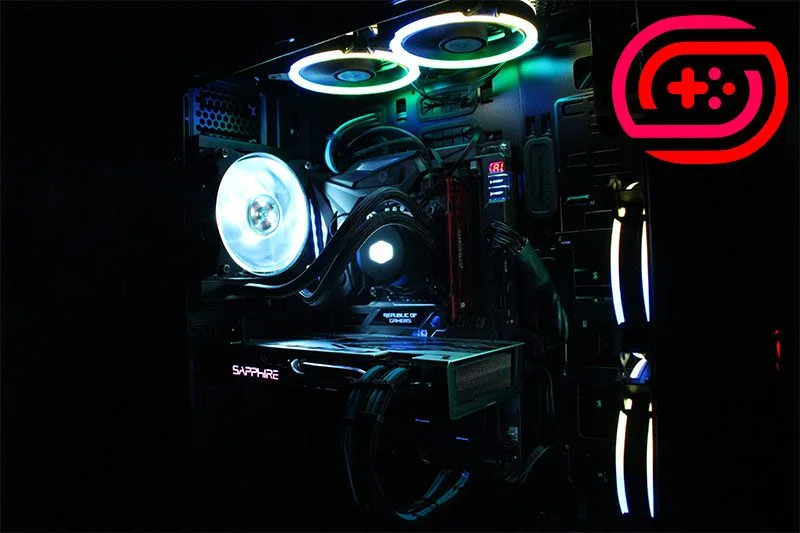

آخرین بخش سرویس در این قسمت میباشد جایی که تمامی اجزا تمیز شده و باید مجدد اسمبل شوند توجه کنید قبل از بستن خمیر سیلیکون روی سطح IHS  رو تعویض کنید در ادامه به روایت عکس مراحل آماده سازی و اسمبل قطعات آموزش داده شده که توجهتون روجلب میکنیم به تماشای نتایج قسمت آخر:

سرویس کارت گرافیکسرویس کارت گرافیکسرویس کارت گرافیکسرویس کارت گرافیکسرویس کارت گرافیک



در صورت وجود مشکل یا سوال در زیر پست کامنت بگذارید در اسرع وقت پاسخ سوالات رو خواهم داد D:
